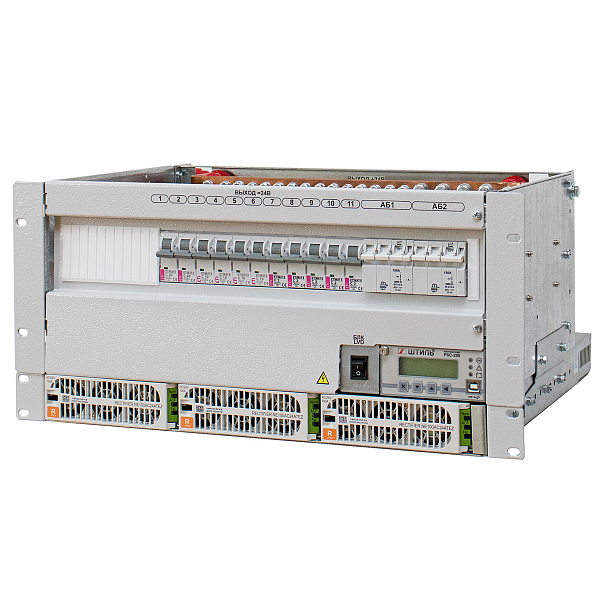

Установка электропитания (УП) постоянного тока «Штиль» PS24-0300-5U обеспечит ваше телекоммуникационное оборудование бесперебойным питанием электроэнергией высокого качества напряжением 24 В. Максимальный выходной ток УП PS24‑0300‑5U равен 300 А; необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.

Функциональные и конструктивные особенности PS24-0300-5U

  • устанавливается в 19″ стойки или шкафы;
  • высота корпуса 5U;
  • выпрямительные модули с принудительным охлаждением и возможностью «горячей» замены;
  • ЖКИ-дисплей и клавиатура для настройки УП и просмотра параметров;
  • защита от неправильной полярности подключения, превышения напряжения заряда и глубокого разряда АКБ;
  • защита от недопустимого отклонения напряжения в сети и на выходе УП;
  • защита от перегрузки и короткого замыкания;
  • сигнализация режимов работы и сбоев узлов;
  • звуковая аварийная сигнализация;
  • LAN-интерфейс, USB и «сухие» контакты для дистанционного мониторинга;
  • коммутационные элементы на задней панели УП для подключение цепей питания, нагрузок, АКБ, заземления, дистанционной сигнализации, датчика температуры АКБ;
  • функция контроля емкости АКБ;
  • функция выравнивающего заряда;
  • высокая надежность и долговечность.

Состав PS24-0300-5U

  • корзина для установки до 3 выпрямительных модулей;
  • 1 (PS24-0300-5U (1/2700)), 2 (PS24-0300-5U (2/2700)) или 3 (PS24-0300-5U (3/2700)) выпрямительных модуля;
  • модуль коммутации и защиты с 6 автоматическими выключателями (2х10, 2х32 и 2х63 А) цепей нагрузок и 2 автоматическими выключателями (150 А) цепей 2 групп АКБ;
  • контактор защиты АКБ от глубокого разряда (LVD-контактор) с номинальным током 250 А;
  • контроллер «Штиль» PSC-200.03;
  • датчик температуры АКБ;
  • автоматический выключатель входной сети (опция);
  • устройство защиты от перенапряжения (УЗИП) по входу переменного тока (опция);
  • до 4 автоматических выключателей цепей АКБ (опция);
  • до 18 автоматических выключателей цепей нагрузок (опция);
  • комплект батарейных кабелей (опция);
  • контактор PLD 250 А для отключения неприоритетной нагрузки (опция);
  • супервизор аккумуляторных батарей (опция);
  • супервизор входной сети (1 ф) (опция) или супервизор входной сети (3 ф) (опция).

В комплекте с УП поставляется ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки.

С особенностями применения установок электропитания постоянного тока, а также с аспектами, которые стоит учитывать при выборе оптимальной модели УП можно ознакомиться в статье «Как правильно выбрать ИБП постоянного тока».

Для приобретения УП постоянного тока «Штиль» PS24-0300-5U воспользуйтесь инструкцией «Как купить продукцию».

Бренд/торговая марка
Тип корпуса
для установки в 19'' стойку/шкаф
Вид охлаждения
принудительное воздушное
Функционал
бесперебойное электроснабжение
Максимальная мощность нагрузки, кВт
8,1
Число фаз на входе/выходе
1 или 3/-
Номинальное входное напряжение, В
380/220 AC
Количество выпрямительных модулей
1-3
Рабочий диапазон входного фазного напряжения, В
170-300
Предельный диапазон входного фазного напряжения, В
150-300 (со снижение Pвых в диапазоне 150-170 В)
Входной коэффициент мощности
0,99 при 100% нагрузке
Номинальная входная частота, Гц
50
Диапазон входной частоты, Гц
45-66
Максимальный входной фазный ток, А
38,7
Номинальное выходное напряжение, В
24 DC
Диапазон выходного напряжения, В
21-29
Количество нагрузочных автоматических выключателей
6
Количество групп АКБ
2
Номинальный выходной ток, А
300
КПД, %
>=90
Диапазон температуры окружающей среды, °С
+5...+50
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-40...+70
Относительная влажность воздуха, %
5...95
Наработка на отказ (MTBF), ч
>=150 000
Интерфейсы мониторинга
«сухие» контакты, USB, LAN (Ethernet)
Масса, кг
<=22
Высота
5U
Ширина
19"
Габаритные размеры (ШхВхГ), мм
483 x 220 x 365
Гарантийный срок, мес
24
Срок службы, лет
>=20
