Стабилизированный источник питания на тиристоре, как сделать своими руками

Стабилизированные источники питания необходимы в любой электронной схеме — от простейших зарядных устройств до мощных лабораторных блоков. Устройства создают постоянное напряжение, независимо от скачков в сети или изменений нагрузки. Одним из интересных способов реализации стабилизации является использование тиристора.

В этой статье мы расскажем, как своими руками собрать стабилизированный источник питания на тиристоре — просто и понятно.

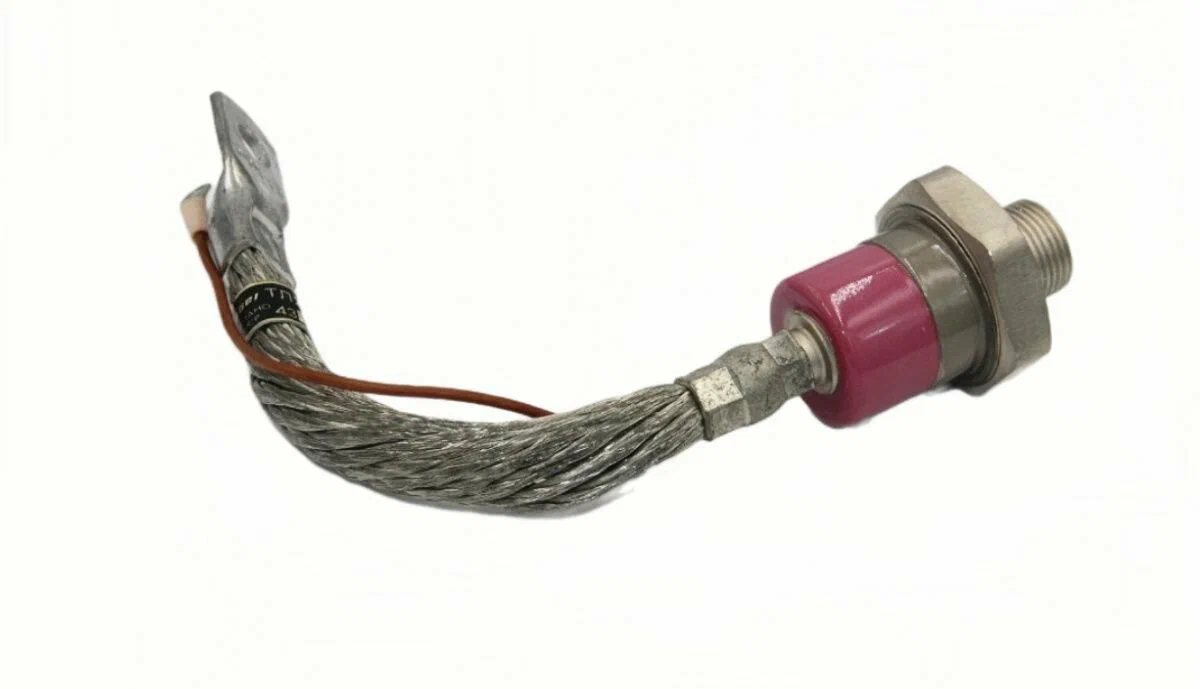

Что такое тиристор?

Тиристор — это полупроводниковый прибор, который работает как электронный ключ: он может «открыться» (пропустить ток), когда на управляющий электрод поступает сигнал, и оставаться в этом состоянии, пока через него течет ток. В отличие от транзистора, тиристор не требует постоянного управляющего сигнала, что делает его особенно полезным в схемах, где важны энергосбережение и устойчивость.

В стабилизированных источниках питания тиристоры применяются для управления подачей энергии, реагирования на перегрузки, ограничения пусковых токов и стабилизации выходного напряжения. Такие схемы часто используются в лабораторных устройствах, зарядных системах, системах питания аккумуляторов и в промышленной автоматике.

Что потребуется: список компонентов

Для сборки простого СИП на тиристоре вам понадобятся следующие детали:

• Тиристор — КУ202Н или аналогичный (напряжение до 400 В, ток до 10 А);
• Трансформатор — с выходным напряжением 12–24 В (если схема питается от сети 220 В);
• Диодный мост — для выпрямления переменного напряжения;
• Конденсаторы — электролитические (470–2200 мкФ, на напряжение 35 В и выше);
• Стабилитрон — для задания порога стабилизации (например, на 12 В);
• Резисторы — номиналом 1–10 кОм;
• Радиатор — для отвода тепла от тиристора;
• Монтажная плата, провода, паяльник.

Если вы используете аккумулятор или другой источник постоянного тока, трансформатор и диодный мост не требуются.

Советы по безопасности

Работа с электричеством требует особой осторожности. Соблюдайте следующие правила:

• Никогда не работайте с подключенной схемой. Всегда отключайте питание перед пайкой или проверкой.
• При работе от сети 220 В используйте трансформатор с двойной изоляцией.
• Изолируйте все оголенные провода и контакты. Особенно на первичной стороне трансформатора.
• Обязательно установите радиатор на тиристор. Он может сильно нагреваться.
• Проверяйте монтаж на короткое замыкание перед первым включением. Используйте мультиметр.
• Установите предохранитель в цепь питания. Это защитит схему и вас от перегрузки.
• Работайте в сухом помещении, на изолированном столе, в обуви с резиновой подошвой.

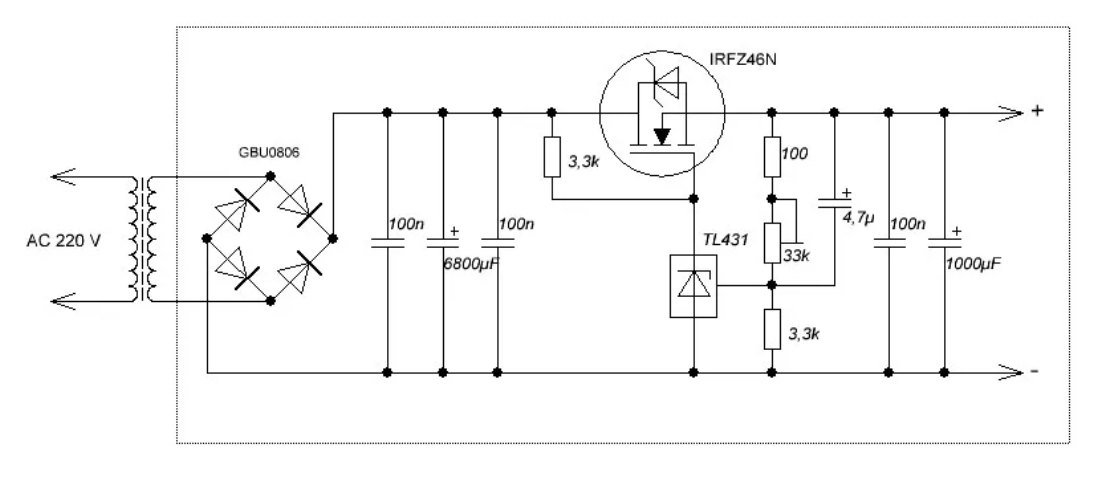

Пошаговая инструкция по сборке

1. Начните с подготовки питания. Если источник — бытовая сеть 220 В, потребуется понижающий трансформатор с выходным напряжением 12–24 В. Подключите его к сети через предохранитель, соблюдая изоляцию и защиту от случайного прикосновения.
2. Подключите выход трансформатора к диодному мосту (готовому или собранному из четырех мощных диодов, например, 1N5408), что создаст выпрямленное напряжение постоянного тока.
3. После моста установите электролитический конденсатор (470–2200 мкФ, не менее чем на 35 В) — он сгладит пульсации и обеспечит более стабильное напряжение.
4. Включите тиристор в разрыв положительного провода питания. Анод соедините с плюсом конденсатора, катод — с положительным входом нагрузки. Управляющий электрод подключите через резистор к схеме запуска, включающей стабилитрон.
5. Стабилитрон в управляющей цепи задает порог напряжения: когда оно ниже заданного уровня, подаётся импульс на управляющий электрод, тиристор открывается. При достижении нужного уровня импульсы прекращаются, и тиристор не включается в следующих полупериодах, тем самым стабилизируя напряжение.
6. Проверьте схему на ошибки, установите радиатор на тиристор и закрепите все элементы. После этого подключите нагрузку и измерьте параметры выходного напряжения.

Преимущества и ограничения схемы

Преимущества:

• Простота сборки и настройки;
• Высокая надежность;
• Возможность работы от разных источников (сеть, аккумулятор);
• Малое количество деталей.

Ограничения:

• Нет регулировки выходного напряжения (в базовом варианте);
• Не подходит для чувствительной цифровой техники;
• Точность стабилизации ниже, чем у ИС-решений.

Стабилизированный источник питания на тиристоре — это отличная альтернатива более сложным схемам, особенно если нужен надежный и недорогой источник с базовой стабилизацией. Подойдет для питания ламп, моторчиков, зарядных устройств, тестеров и других малочувствительных приборов.
