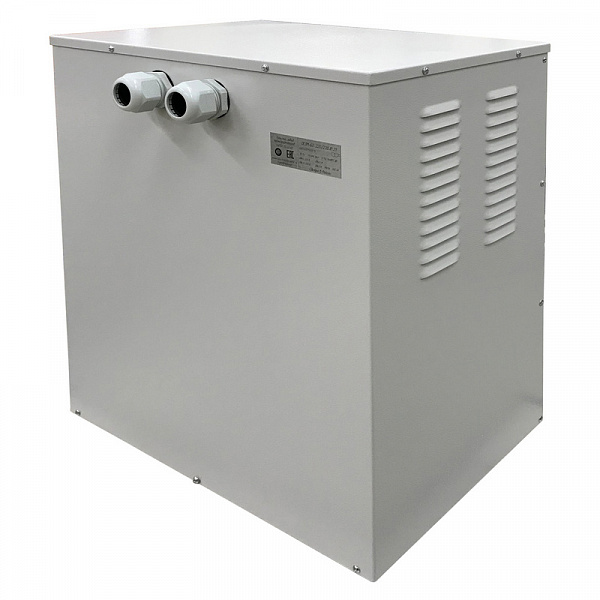

Симметрирующий трансформатор ТСТО-7-НГР в корпусе

87 571 ₽руб. с НДС
шт
Задать вопроc

Симметрирующий трансформатор без гальванической развязки «Штиль» ТСТО-7-НГР обеспечивает решение двух часто встречающихся проблем, возникающих при подключении мощной однофазной нагрузки к трехфазной сети: снижает перекос фаз, то есть разброс значений напряжения в разных фазах, и выравнивает потребляемые от разных фаз токи, например при номинальном токе однофазной нагрузки трансформатора ТСТО-7-НГР 32 А потребляемый ток по фазам составит 10, 20 и 10 А.

Трансформаторы ТСТО без гальванической развязки (ТСТО-ХХ-НГР) можно применять, если имеется возможность разделить нейтральные провода сети и нагрузки, при этом нейтральный провод нагрузки будет подключаться к выходу трансформатора. Если же нейтрали сети и нагрузки не разделять, то распределение тока по фазам может отличаться от заявленного, т. е. симметрирование может быть нарушено.

При применении ТСТО с гальванической развязкой (ТСТО-ХХ-ГР) нейтрали сети и нагрузки можно разделять или не разделять — распределение токов по фазам в любом случае будет соответствовать указанному в паспорте (в соотношении 1:2:1). Кроме того, симметрирующий трансформатор ТСТО с гальванической развязкой позволяет создать систему электропитания, не имеющую гальванической связи с землёй. Таким образом, трансформаторы ТСТО с гальванической развязкой обладают большей универсальностью, но и являются более дорогими — цена модели сопоставимой мощности примерно в полтора раза выше.

ТСТО обеих разновидностей (как ГР, так и НГР) подключаются к питающей сети с помощью 3 проводов, нейтральный провод не используется. Токи потребления по фазам распределяются в соотношении 1:2:1 или 25-50-25%, при этом ток через нейтральный провод отсутствует. Следует учитывать, что потребляемая симметрирующим трансформатором от сети полная мощность в 1,33 раза больше мощности, потребляемой его нагрузкой.

Для приобретения симметрирующего трансформатора без гальванической развязки «Штиль» ТСТО-7-НГР воспользуйтесь инструкцией «Как купить продукцию».

Бренд/торговая марка
Тип корпуса
для установки/крепления на горизонтальную поверхность
Вид охлаждения
естественное
Функционал
стабилизация напряжения
Число фаз на входе/выходе
3/1
Номинальная мощность нагрузки, кВА
7
Номинальное входное напряжение, В
380 AC
Предельный диапазон входного линейного напряжения, В
342-418
Номинальная частота, Гц
50
Диапазон частоты, Гц
47,5-52,5
Максимальный ток холостого хода, А
0,058
Номинальное выходное напряжение, В
220 AC
Номинальный выходной ток, А
32
КПД, %
97,5
Допустимый диапазон изменения нагрузки, %
0-100
Климатическое исполнение
УХЛ 4.2 по ГОСТ 15150
Диапазон температуры окружающей среды, °С
-60...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-70...+50
Относительная влажность воздуха, %
0...80
Степень защиты
IP20
Устойчивость к механическим воздействиям
М13 по ГОСТ 17516.1
Масса, кг
47
Габаритные размеры (ШхВхГ), мм
360 x 340 x 250
Гарантийный срок, мес
12
